參考標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D

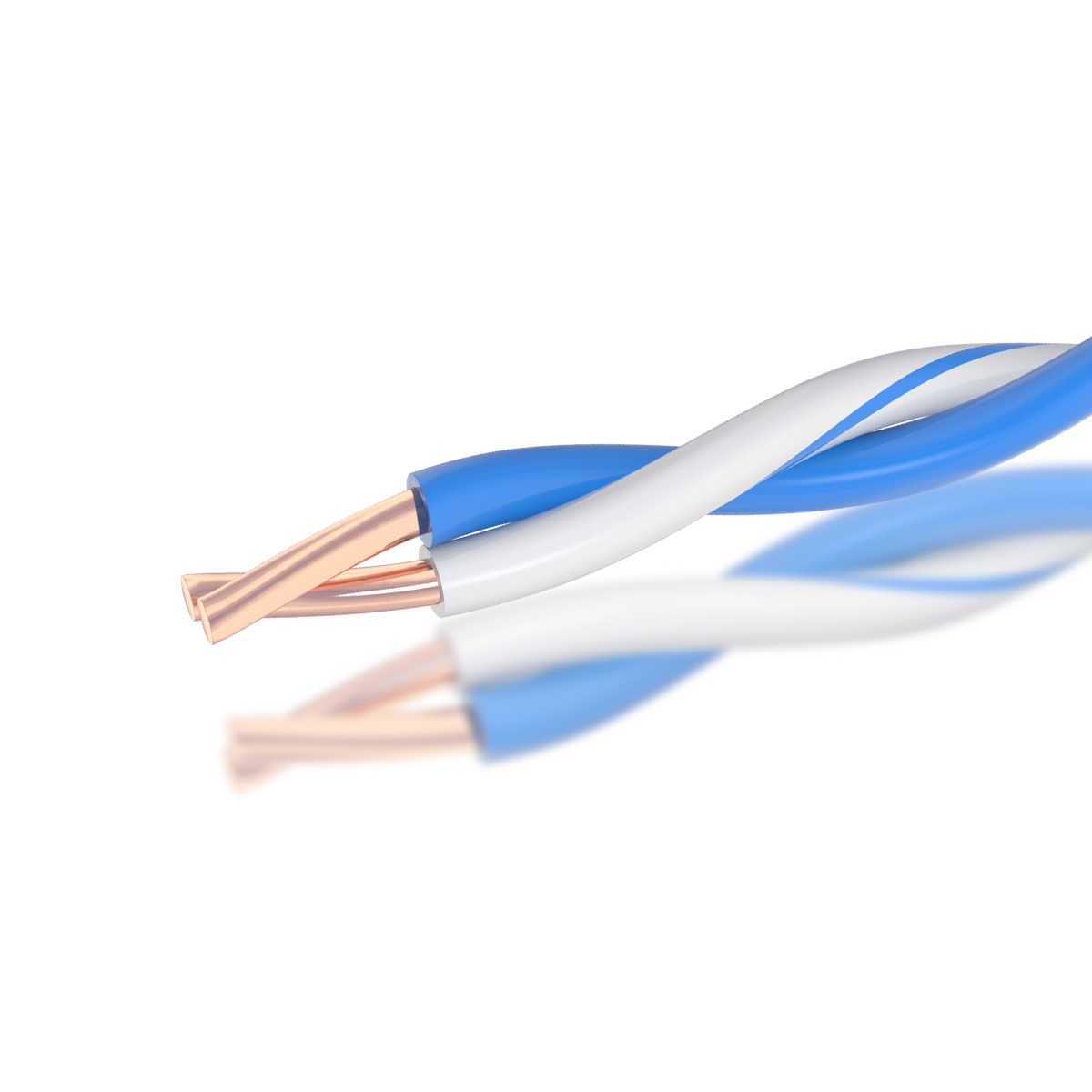

導體:24AWG實心無氧銅導體,符合TR型軟圓銅線的要求
撕裂繩:非吸濕性,非金屬
銅芯線徑:0.5mm
支持帶寬:100MHz
護套:低煙無鹵
護套近似外徑: 5.0±0.3mm
安裝最小彎曲半徑:30
直流電阻(最大):≤9.5Ω/100m
特性阻抗:100±15Ω
工作溫度-20~+60℃
傳輸特性:
頻率 (MHz) | 特性阻抗 (ohm) | 回波損耗 (db) | 衰減 (db/100m) | 近端串音 (db/100m) | 等效遠端串音 (db/100m) |
1 | 100±15 | 20 | 2.0 | 65.3 | 64 |
4 | 23 | 4.1 | 56.3 | 52 |
8.0 | 24.5 | 5.8 | 51.8 | 45.9 |
10.0 | 25.0 | 6.5 | 50.3 | 44.0 |
16.0 | 25.0 | 8.2 | 47.2 | 39.9 |
20.0 | 25.0 | 9.3 | 45.8 | 38.0 |
25.0 | 24.3 | 10.4 | 44.3 | 36.0 |
31.25 | 23.6 | 11.7 | 42.9 | 34.1 |
62.5 | 21.5 | 17.0 | 38.4 | 28.1 |
100.0 | 20.1 | 22.0 | 35.3 | 24.0 |
